Импортозамещение вентиляторов для установок MagicTreeCorp Czech Rep через представительство КОРТЕК
В качестве примера привожу писменные переговоры на предмет импортозамещения вентиляторов для установок MagicTreeCorp Czech Rep. Вентиляторы интересны тем что диаметр 3,5 метр, для использования в аэротрубе.Порой сложно бывает понять что конкретно желает получить заказчик? Какие приоритеты? Что будет решающим при принятии решении. Информацию приходится выуживать, наверно как на допросе. Но настойчивость дает результаты.
Запрос покупателя MagicTreeCorp Czech Rep через представительство КОРТЕК
Нас интересует Ваши производственные возможности на предмет производства для нас осевых вентиляторов:
A) (4 ед) с внутр диаметром 3150мм и следующими параметрами или
Б) (6 ед) с внутр диаметром 2100мм и следующими параметрами
Дельта р общего давления = 1150Pa
Дельта р статического давления = 880Pa
Объемный расход = 260m3 / с
Впускная плотность = 1,2 кг/м3
Мощность электро двигателей = 355kW
Скорость = при 550 оборотов в минуту
Доп. материалы и фото в приложениях
Просим предоставить Коммерческое Предложение .
В случае возникновения вопросов прошу незамедлительно связаться с нами,
Вентиляторный завод АВОК.
1.Какие параметры должны обеспечить вентиляторы диаметром 3150мм и 2100 мм ( в письме указаны только для одного типоразмера)
2.Правильно ли я понял, что вентиляторы должны обеспечить суммарный расход с заданным перепадом давления? В связи с этим вопрос – возможно ли изготовление вентиляторов другого диаметра (2400 или 2500)?
3.В какой комплектности должны быть поставлены вентиляторы: вентилятор, электродвигатель, диффузор, входной коллектор, частотный регулятор, датчики и т.п.?
4.Нужна ли регулировка производительности вентилятора, если нужна, то каким образом необходимо ее осуществлять (регулировкой угла установки лопаток на ходу или при остановленном вентиляторе, частотой вращения)?
5. Нужен ли реверс вентилятора, если нужен, то какую долю от прямого потока должен обеспечивать вентилятор на реверсе?
6.Есть ли требования по взрывозащите?
7.Рабочее напряжение и частота питающей электросети?
Вентиляторный завод АВОК.
Возможно ли использование двигателя с большей частотой 750 оборотов в минуту?
По параметрам на вентилятор с колесом 2100мм у нас возникла не ясность. Чешские вентиляторы, о которых Вы вспоминали, не выдают указанных параметров. Чуть позже вышлю Вам для сверки имеющиеся у нас данные.
ГЛАВНЫЙ ВОПРОС: вентилятор на картинке которую Вы прислали, направляет воздух вниз, как это увязывается с тем что планируется применение для трубы где летают люди?
MagicTreeCorp Czech Rep и KORTEK LTD
Письмо от головной компании подтвеждающей полномочия представительства.
info@magictreecorp.cz
MagicTreeCorp Czech Rep
Информируем Вас что компания KORTEK LTD Россия, является нашей дочерней структурой в области строительства Вертикальных Аэродинамических Тоннелей на территории России.Просим оказать необходимое информационное и консалтинговое содействие в области подбора необходимого оборудования .
Вентиляторный завод АВОК.
Какие данные у нас имеются, прошу точнее определить требования к вентиляторам.
Если посмотреть на рабочую область для вентилятора диаметром 3150 при 595 об/мин, то видно, что минимальный расход у него при полном давлении 1150Па около 90 куб.м/сек. Т.е. для 4-х вентиляторов это 360 куб.м/сек. Для других частот вращения минимальный расход будет еще больше. При этом рабочая точка 1150 Па, 260 куб./сек находится практически в середине рабочей области одного вентилятора диаметром 3150 мм.

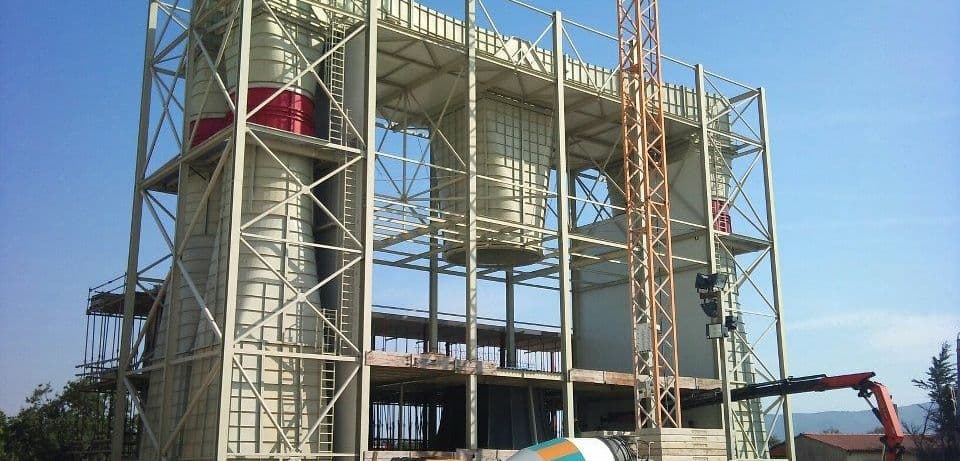

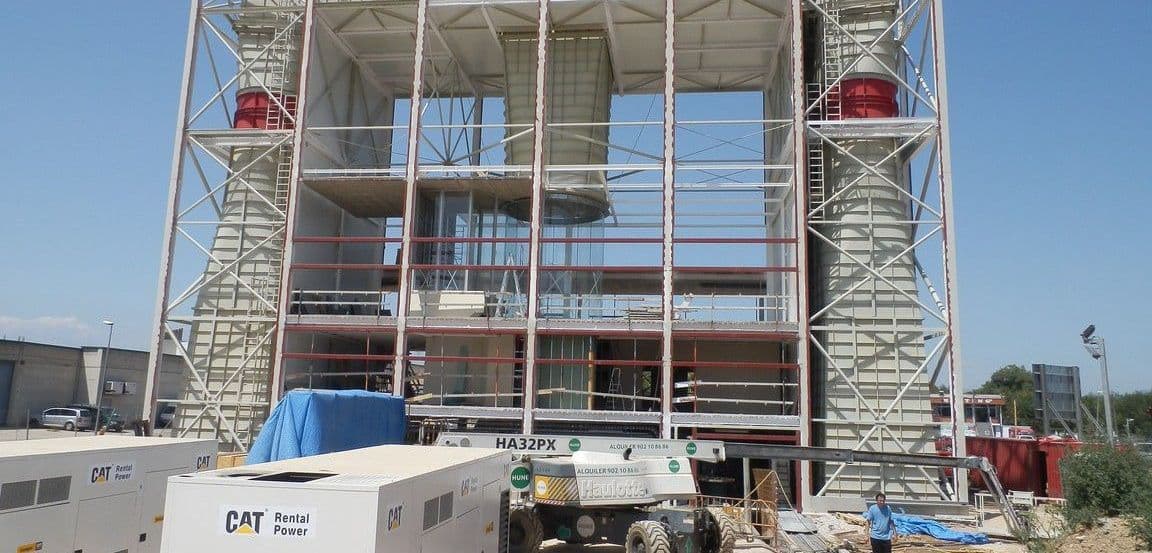

Кроме того, если судить по присланной фотографии установки в целом, рабочая зона установки диаметром примерно 5м. Для имитации свободного падения нужна скорость воздушного потока около 50м/сек, т.е. для рабочей зоны диаметром 5 м нужен расход 980 куб.м/сек. Это число близко к суммарному расходу 4-х вентиляторов по 260 куб.м/сек – 1040 куб.м/сек.
В связи с этим прошу уточнить необходимые параметры для каждого типоразмера вентиляторов.
Еще запрос уточнений.
Прошу уточнить:
1.диаметр выпускного диффузора для вентиляторов с рабочим колесом 2100 и 2400.
2. высланная Вами таблица включает данные для вентиляторов с колесом 3150... очевидно что параметры вентиляторов сильно зависят от характеристик аэродинамической трубы, в связи с этим очень помогла бы такая же таблица(ы) для вентиляторов с рабочим колесом 2100 и 2400.
MagicTreeCorp Czech Rep и KORTEK LTD
А) Для аэро трубы VWT-FFS-4372 с 4 вентилярами по ±3150мм внутр диаметр:
1) объект установки - вертикальная аэро труба VWT-FFS-4372 файлы (4372:4f.jpg) и (8.jpg)
2) ключевые параметры VWT-FFS-4372 :
2.1) силовая установка - 4 x 355квт
2.2) размеры аэро трубы VWT-FFS-4372 - файл (4372:4f)
2.3) ширина полетной камеры - 4300мм
2.4) макс. скорость ветрового потока в полётной камере - 72м/с при 610rpm файл (working conditions)
2.5) предназначение - Професиональный Спортивно-развлекательный тренажёр свободного падения
2.6) среда прокачивания - воздух без твёрдых частиц и иных примесей
2.7) температура среды - +5с... +45с
3)(паспорта нет) сборочный чертеж с параметрами - (файл в приложени ( fan2d))
2) мощность двигателя - 355квт (не менее 315квт)
3) частота вращения вала электродвигателя - номинал 750rpm
4) напряжения питающей электросети - 380v
5) модель и изготовителя электродвигателя - TEFK или иной согласно параметров, с гарантией не менее года
5.1) комплектация двигателей:
а) система электро динам. торможения
б) система смазки
в) система охлаждения
г) система управления- отдельно обсуждается
е) датчик- оборотов
ё) датчик - температуры
ж) датчик- вибраций
и) датчик - смазки желательно
к) датчик- охлаждения
5.2) обслуживание двигателей - раз в ±2000 часов работы
5.3) срок службы двигателей - 20...25 лет
6) масса каждого вентилятора в сборе ±6000кг
7) рабочие общие параметры всей вентиляторной группы - смтр таблица файл(working conditions)
8) комплектация вентиляторов - файлы (5м) и (fan 2d)
9) материал изготовления вентиляторов - лопости алюминевый сплав, корпус сталь 235
10) конструкция вентиляторов- сборная, лопости - поворотные в ручную(при полной становке)
11) частотные регуляторы
12) электро шкафы
13) система управления вентиляторами
Б) Для аэро трубы VWT-FFS-4575 с 6 вентилярами по ± 2100мм .. 2400мм (диаметр обсуждаем) внутр диаметр:
1) объект установки -вертикальная аэро труба VWT-FFS-4575 файлы (VWT-FFS)
2) ключевые параметры VWT-FFS-4575 :
2.1) силовая установка - 6 x 215квт
2.2) размеры аэро трубы VWT-FFS-4575 - файл (VWT-FFS)
2.3) ширина полетной камеры - 4500мм
2.4) макс. скорость ветрового потока в полётной камере - 72м/с при 610rpm файл (working conditions)
2.5) предназначение - Професиональный Спортивно-развлекательный тренажёр свободного падения
2.6) среда прокачивания - воздух без твёрдых частиц и иных примесей
2.7) температура среды - +5с... +45с
3)(паспорта нет) сборочный чертеж с параметрами - требуется разработка на основе вент 3150мм(файл в приложени ( fan2d ))
2) мощность двигателя - 215квт (не менее 210квт)
3) частота вращения вала электродвигателя - номинал750rpm
4) напряжения питающей электросети - 380v
5) модель и изготовителя электродвигателя - TEFK или иной согласно параметров, с гарантией не менее года
5.1) комплектация двигателей:
а) система электро динам. торможения
б) система смазки
в) система охлаждения
г) система управления- отдельно обсуждается
е) датчик- оборотов
ё) датчик - температуры
ж) датчик- вибраций
и) датчик - смазки желательно
к) датчик- охлаждения
5.2) обслуживание двигателей -раз в ±2000 часов работы
5.3) срок службы двигателей - 20...25 лет
6) масса каждого вентилятора в сборе±4000кг
7) рабочие общие параметры всей вентиляторной группы -смтр таблица файл(working conditions)
8) комплектация вентиляторов - файлы (5м) и (fan 2d)
9) материал изготовления вентиляторов - лопости алюминевый сплав, корпус сталь 235
10) конструкция вентиляторов- сборная, лопости - поворотные в ручную(при полной становке)
11) частотные регуляторы
12) электро шкафы
13) система управления вентиляторами
Желательный срок производства вентиляторов ± 8-9 мес
The Informative Technical Parameters of the Fan:
Delta p of total pressure = 1150Pa
Delta p of static pressure = 880Pa
Volume flow = 260m3/s
Inlet density = 1,2 kg/m3
Power of ABB or Siemens motors = 370kW
Speed = 550 RPM
Вентиляторный завод АВОК.
Мощность объясняться законами физики, расход умноженное на давление. Даже если допустить 100% КПД, требуется двигатель мощностью 220 кВт для пустой камеры.( в 6-ти камерной системе) Данная мощность получена при нахождении в камере 4 человек. У чехов расчеты на одного человека в камере.
Таблица имеется в приложенном файле word. В рисунке внизу. Предложенный наш расчет это на 72 м.с. при увеличении до 75 м.с. требуемая мощность двигателя возрастает до 350кВт.
При номинале 315 кВт 72м.с. будет получено при 305 кВт.
В целом, чудес не бывает, либо техзадание не верно...

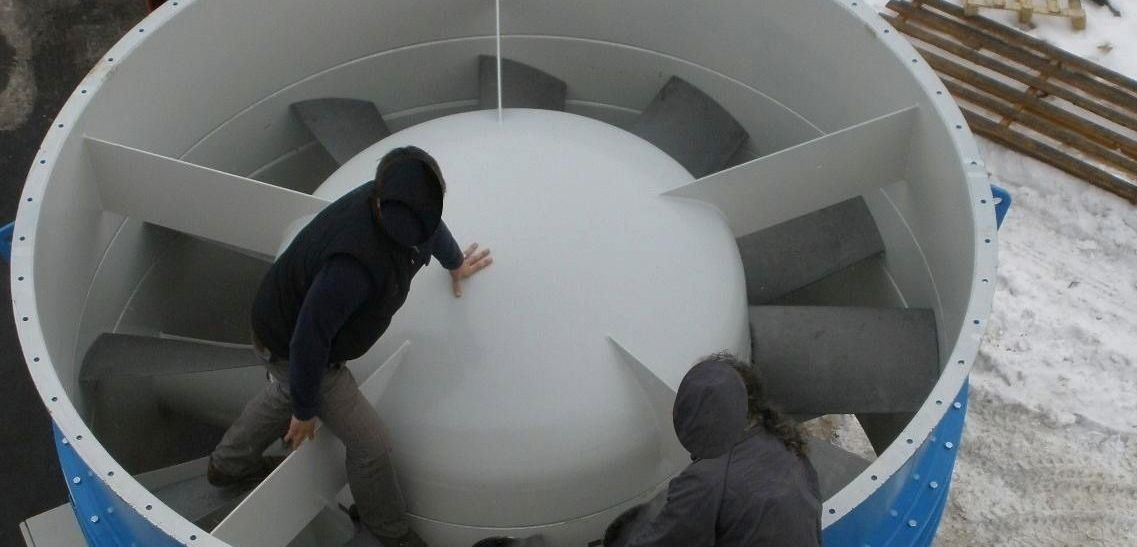

Относительно колеса из алюминия. Ошибочно предполагать, что колесо из алюминия прочнее, при поломке алюминиевого колеса отлетает вся лопасть целиком, при неудачном стечении может вообще привести к смерти посетителя в камере. Предлагаемые колеса, гораздо легче, каждая лопасть в случае необходимости меняется в течении 30-40 минут. Срочное изготовление лопасти под замену составит примерно 2 недели, это для понимания постгарантийного обслуживания, при неудачно стечении. При попадании на данное колесо крупного постороннего предмета не происходит разрушение колеса, в худшем случае повреждается передняя кромка лопасти, что не приводит выходу из строя вентилятора, вентилятор сохраняет долгое время работоспособность.
Прочностные характеристики предлагаемого колеса не уступают алюминиевым колесам.
В России цена таких колес дешевле алюминиевых.
Безопаснее.
Так нужно ли алюминиевое колесо рабочее?
Для расчета с колесом 3150мм, рассчитывать как у чехов, на одного человека в камере или 4-х?

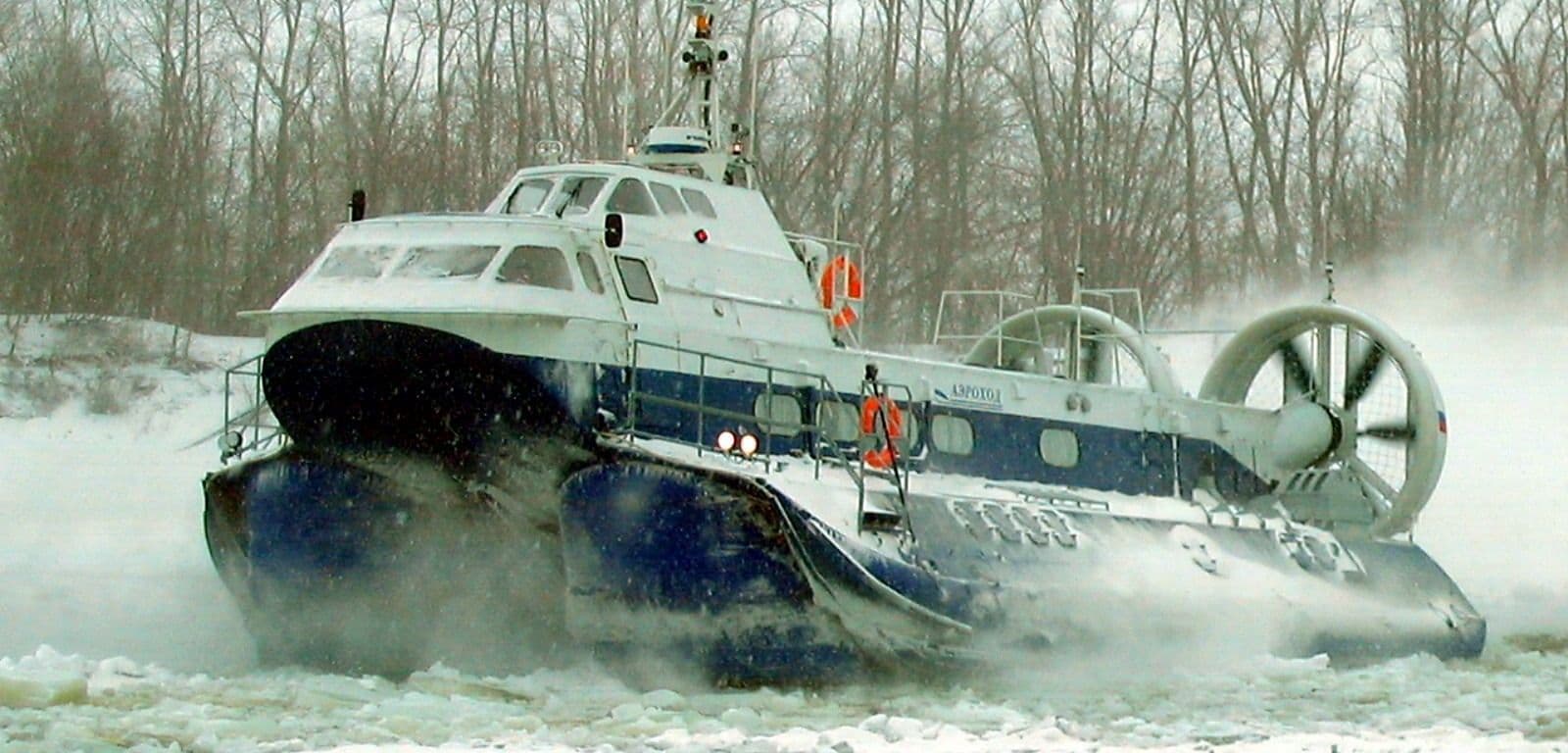

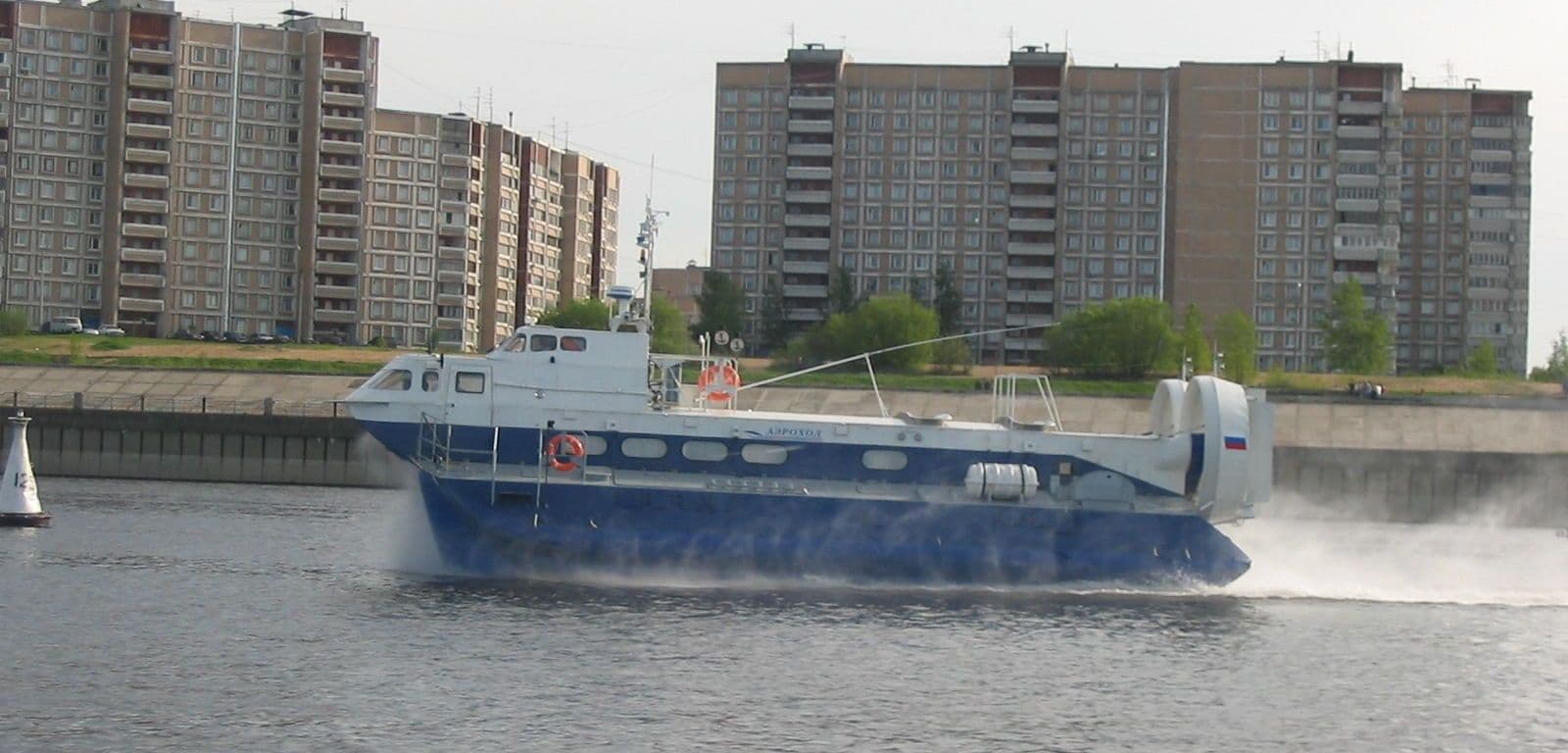

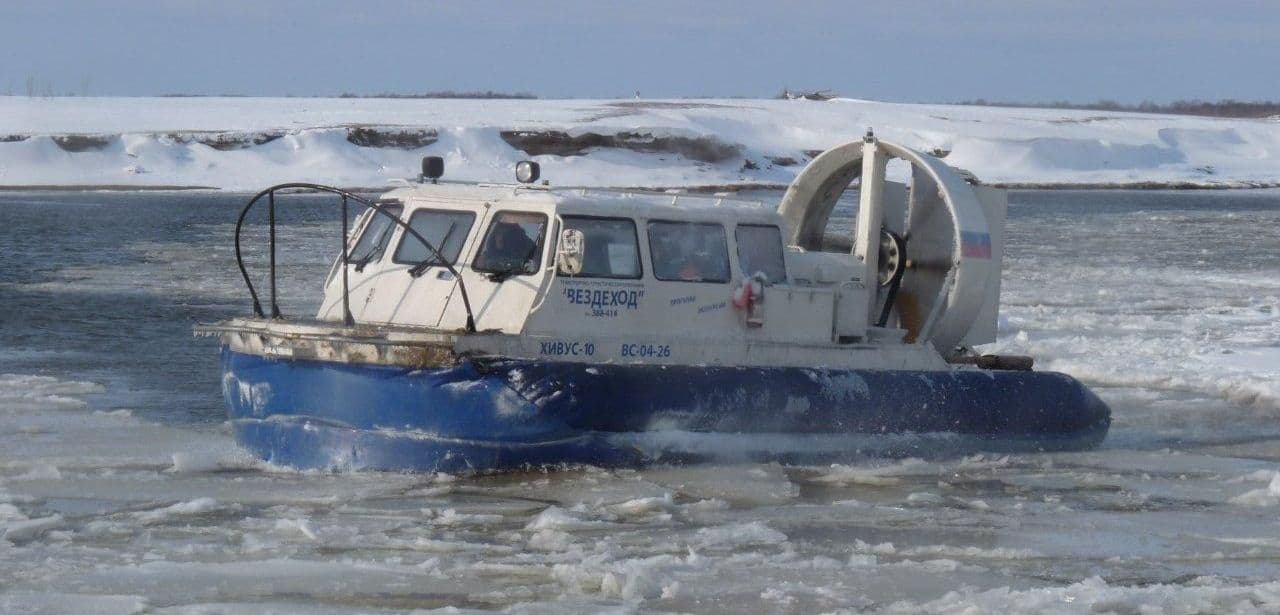

Наши рабочие колеса используются на на суднах.
Запрос покупателя MagicTreeCorp Czech Rep через представительство КОРТЕК
Нас интересует Ваши производственные возможности на предмет производства для нас осевых вентиляторов:
A) (4 ед) с внутр диаметром 3150мм и следующими параметрами или
Б) (6 ед) с внутр диаметром 2100мм и следующими параметрами
Дельта р общего давления = 1150Pa
Дельта р статического давления = 880Pa
Объемный расход = 260m3 / с
Впускная плотность = 1,2 кг/м3
Мощность электро двигателей = 355kW
Скорость = при 550 оборотов в минуту
Доп. материалы и фото в приложениях
Просим предоставить Коммерческое Предложение .
В случае возникновения вопросов прошу незамедлительно связаться с нами,
Вентиляторный завод АВОК.
1.Какие параметры должны обеспечить вентиляторы диаметром 3150мм и 2100 мм ( в письме указаны только для одного типоразмера)
2.Правильно ли я понял, что вентиляторы должны обеспечить суммарный расход с заданным перепадом давления? В связи с этим вопрос – возможно ли изготовление вентиляторов другого диаметра (2400 или 2500)?
3.В какой комплектности должны быть поставлены вентиляторы: вентилятор, электродвигатель, диффузор, входной коллектор, частотный регулятор, датчики и т.п.?
4.Нужна ли регулировка производительности вентилятора, если нужна, то каким образом необходимо ее осуществлять (регулировкой угла установки лопаток на ходу или при остановленном вентиляторе, частотой вращения)?
5. Нужен ли реверс вентилятора, если нужен, то какую долю от прямого потока должен обеспечивать вентилятор на реверсе?
6.Есть ли требования по взрывозащите?
7.Рабочее напряжение и частота питающей электросети?
Вентиляторный завод АВОК.
Возможно ли использование двигателя с большей частотой 750 оборотов в минуту?
По параметрам на вентилятор с колесом 2100мм у нас возникла не ясность. Чешские вентиляторы, о которых Вы вспоминали, не выдают указанных параметров. Чуть позже вышлю Вам для сверки имеющиеся у нас данные.
ГЛАВНЫЙ ВОПРОС: вентилятор на картинке которую Вы прислали, направляет воздух вниз, как это увязывается с тем что планируется применение для трубы где летают люди?
MagicTreeCorp Czech Rep и KORTEK LTD
Письмо от головной компании подтвеждающей полномочия представительства.
info@magictreecorp.cz
MagicTreeCorp Czech Rep
Информируем Вас что компания KORTEK LTD Россия, является нашей дочерней структурой в области строительства Вертикальных Аэродинамических Тоннелей на территории России.Просим оказать необходимое информационное и консалтинговое содействие в области подбора необходимого оборудования .
Вентиляторный завод АВОК.
Какие данные у нас имеются, прошу точнее определить требования к вентиляторам.
Если посмотреть на рабочую область для вентилятора диаметром 3150 при 595 об/мин, то видно, что минимальный расход у него при полном давлении 1150Па около 90 куб.м/сек. Т.е. для 4-х вентиляторов это 360 куб.м/сек. Для других частот вращения минимальный расход будет еще больше. При этом рабочая точка 1150 Па, 260 куб./сек находится практически в середине рабочей области одного вентилятора диаметром 3150 мм.
Кроме того, если судить по присланной фотографии установки в целом, рабочая зона установки диаметром примерно 5м. Для имитации свободного падения нужна скорость воздушного потока около 50м/сек, т.е. для рабочей зоны диаметром 5 м нужен расход 980 куб.м/сек. Это число близко к суммарному расходу 4-х вентиляторов по 260 куб.м/сек – 1040 куб.м/сек.
В связи с этим прошу уточнить необходимые параметры для каждого типоразмера вентиляторов.
Еще запрос уточнений.
Прошу уточнить:
1.диаметр выпускного диффузора для вентиляторов с рабочим колесом 2100 и 2400.
2. высланная Вами таблица включает данные для вентиляторов с колесом 3150... очевидно что параметры вентиляторов сильно зависят от характеристик аэродинамической трубы, в связи с этим очень помогла бы такая же таблица(ы) для вентиляторов с рабочим колесом 2100 и 2400.
MagicTreeCorp Czech Rep и KORTEK LTD
А) Для аэро трубы VWT-FFS-4372 с 4 вентилярами по ±3150мм внутр диаметр:
1) объект установки - вертикальная аэро труба VWT-FFS-4372 файлы (4372:4f.jpg) и (8.jpg)
2) ключевые параметры VWT-FFS-4372 :
2.1) силовая установка - 4 x 355квт
2.2) размеры аэро трубы VWT-FFS-4372 - файл (4372:4f)
2.3) ширина полетной камеры - 4300мм
2.4) макс. скорость ветрового потока в полётной камере - 72м/с при 610rpm файл (working conditions)
2.5) предназначение - Професиональный Спортивно-развлекательный тренажёр свободного падения
2.6) среда прокачивания - воздух без твёрдых частиц и иных примесей
2.7) температура среды - +5с... +45с
3)(паспорта нет) сборочный чертеж с параметрами - (файл в приложени ( fan2d))
2) мощность двигателя - 355квт (не менее 315квт)
3) частота вращения вала электродвигателя - номинал 750rpm
4) напряжения питающей электросети - 380v
5) модель и изготовителя электродвигателя - TEFK или иной согласно параметров, с гарантией не менее года
5.1) комплектация двигателей:
а) система электро динам. торможения
б) система смазки
в) система охлаждения
г) система управления- отдельно обсуждается
е) датчик- оборотов
ё) датчик - температуры
ж) датчик- вибраций
и) датчик - смазки желательно
к) датчик- охлаждения
5.2) обслуживание двигателей - раз в ±2000 часов работы
5.3) срок службы двигателей - 20...25 лет
6) масса каждого вентилятора в сборе ±6000кг
7) рабочие общие параметры всей вентиляторной группы - смтр таблица файл(working conditions)
8) комплектация вентиляторов - файлы (5м) и (fan 2d)
9) материал изготовления вентиляторов - лопости алюминевый сплав, корпус сталь 235
10) конструкция вентиляторов- сборная, лопости - поворотные в ручную(при полной становке)
11) частотные регуляторы
12) электро шкафы
13) система управления вентиляторами
Б) Для аэро трубы VWT-FFS-4575 с 6 вентилярами по ± 2100мм .. 2400мм (диаметр обсуждаем) внутр диаметр:
1) объект установки -вертикальная аэро труба VWT-FFS-4575 файлы (VWT-FFS)
2) ключевые параметры VWT-FFS-4575 :
2.1) силовая установка - 6 x 215квт
2.2) размеры аэро трубы VWT-FFS-4575 - файл (VWT-FFS)
2.3) ширина полетной камеры - 4500мм
2.4) макс. скорость ветрового потока в полётной камере - 72м/с при 610rpm файл (working conditions)
2.5) предназначение - Професиональный Спортивно-развлекательный тренажёр свободного падения
2.6) среда прокачивания - воздух без твёрдых частиц и иных примесей
2.7) температура среды - +5с... +45с
3)(паспорта нет) сборочный чертеж с параметрами - требуется разработка на основе вент 3150мм(файл в приложени ( fan2d ))
2) мощность двигателя - 215квт (не менее 210квт)
3) частота вращения вала электродвигателя - номинал750rpm
4) напряжения питающей электросети - 380v
5) модель и изготовителя электродвигателя - TEFK или иной согласно параметров, с гарантией не менее года
5.1) комплектация двигателей:
а) система электро динам. торможения
б) система смазки
в) система охлаждения
г) система управления- отдельно обсуждается
е) датчик- оборотов
ё) датчик - температуры
ж) датчик- вибраций
и) датчик - смазки желательно
к) датчик- охлаждения
5.2) обслуживание двигателей -раз в ±2000 часов работы
5.3) срок службы двигателей - 20...25 лет
6) масса каждого вентилятора в сборе±4000кг
7) рабочие общие параметры всей вентиляторной группы -смтр таблица файл(working conditions)
8) комплектация вентиляторов - файлы (5м) и (fan 2d)
9) материал изготовления вентиляторов - лопости алюминевый сплав, корпус сталь 235
10) конструкция вентиляторов- сборная, лопости - поворотные в ручную(при полной становке)
11) частотные регуляторы
12) электро шкафы
13) система управления вентиляторами
Желательный срок производства вентиляторов ± 8-9 мес
The Informative Technical Parameters of the Fan:
Delta p of total pressure = 1150Pa
Delta p of static pressure = 880Pa
Volume flow = 260m3/s
Inlet density = 1,2 kg/m3
Power of ABB or Siemens motors = 370kW
Speed = 550 RPM
Вентиляторный завод АВОК.
Мощность объясняться законами физики, расход умноженное на давление. Даже если допустить 100% КПД, требуется двигатель мощностью 220 кВт для пустой камеры.( в 6-ти камерной системе) Данная мощность получена при нахождении в камере 4 человек. У чехов расчеты на одного человека в камере.
Таблица имеется в приложенном файле word. В рисунке внизу. Предложенный наш расчет это на 72 м.с. при увеличении до 75 м.с. требуемая мощность двигателя возрастает до 350кВт.
При номинале 315 кВт 72м.с. будет получено при 305 кВт.
В целом, чудес не бывает, либо техзадание не верно...
Относительно колеса из алюминия. Ошибочно предполагать, что колесо из алюминия прочнее, при поломке алюминиевого колеса отлетает вся лопасть целиком, при неудачном стечении может вообще привести к смерти посетителя в камере. Предлагаемые колеса, гораздо легче, каждая лопасть в случае необходимости меняется в течении 30-40 минут. Срочное изготовление лопасти под замену составит примерно 2 недели, это для понимания постгарантийного обслуживания, при неудачно стечении. При попадании на данное колесо крупного постороннего предмета не происходит разрушение колеса, в худшем случае повреждается передняя кромка лопасти, что не приводит выходу из строя вентилятора, вентилятор сохраняет долгое время работоспособность.
Прочностные характеристики предлагаемого колеса не уступают алюминиевым колесам.
В России цена таких колес дешевле алюминиевых.
Безопаснее.
Так нужно ли алюминиевое колесо рабочее?
Для расчета с колесом 3150мм, рассчитывать как у чехов, на одного человека в камере или 4-х?
Наши рабочие колеса используются на на суднах.
На судне установлены наши вентиляторы
На судне вентиляторы с пластиковыми рабочими колесами
Пластиковые рабочие колеса отлично переносят любые погодные условия
MagicTreeCorp Czech Rep и KORTEK LTD
Прикладываю информацию по вентиляторам которые предлогают чехи (и не только )
Осевые нагнетательные вентиляторы Axial Pressure Fans
• Объемный проток с 6 до 880 м3.сек.-1
• Общее давление с 240 до 5 450 Пa
• Температуры транспортируемой воздушной смеси с - 20 до + 40 °C (для вентиляторов с диаметрами от 1 800 до 3 500 мм дo 400°C только в течение 2 часов )
• Размеры больше чем 1 800 мм
Вентиляторный завод.
Уверен, что Вам это известно, но на всякий случай добавлю, потребляемая мощность двигателя с номиналом 315 кВт, при 55 м.с. составит 165 кВт, при необходимости можно будет разогнать до 72 м.с., в случае использования двигателя. В случае использования двигателя номиналом 208 кВт-как у чехов, или 165 кВт-как у нас, такой возможности не будет.
После консультации с руководством и техническим отделом, КП в том виде и в той комплектации которую уже описал.
Отгрузка в городе где находится объект, шильдиков и опознавательных знаков на оборудование устанавливать не будем, Вы сами сможете установить свою торговую марку, на все оборудование.
Срок требуемый на производство данного оборудования, как уже писал, 6 месяцев с перспективой сокращения до 4 месяцев.
MagicTreeCorp Czech Rep и KORTEK LTD
Мы получили техническое обновление(в приложении) по проектам обоих груп вентиляторов:
А) (4*3150mm/315kw/750rpm)
Б) (6*2400mm/220kw/750rpm)
Просим провести ревизию присланого ранее ТКП и прислать нам обновлённый ТКП соголасно изменений:
A) 4 x 3150mm / 315kw / 750rpm (please revise your quotation accordingly new parameters attached in modified working table)
The Informative Technical Parameters of the Fan:
Delta p of total pressure = 1150Pa
Delta p of static pressure = 880Pa
Volume flow = 260m3/s
Inlet density = 1,2 kg/m3
Electric motor = 315kW/nominal 750rpm
Speed = 610 RPM
Flight chamber diameter-4300mm
B) 6 x 2400mm/ 215kw / 750rpm (please revise accordingly new parameters attached in revised working table)
(please confirm attached info is sufficient to provide Quotation )
The Informative Technical Parameters of the Fan:
Delta p of total pressure = 843Pa
Delta p of static pressure = 645Pa
Volume flow = 190m3/s
Inlet density = 1,2 kg/m3
Electric motor = 220kW/nominal 750rpm
Speed = 610 RPM
Flight chamber diameter- 4500mm
Осевые нагнетательные вентиляторы Axial Pressure Fans
• Объемный проток с 6 до 880 м3.сек.-1
• Общее давление с 240 до 5 450 Пa
• Температуры транспортируемой воздушной смеси с - 20 до + 40 °C (для вентиляторов с диаметрами от 1 800 до 3 500 мм дo 400°C только в течение 2 часов )
• Размеры больше чем 1 800 мм
Вентиляторный завод.
Уверен, что Вам это известно, но на всякий случай добавлю, потребляемая мощность двигателя с номиналом 315 кВт, при 55 м.с. составит 165 кВт, при необходимости можно будет разогнать до 72 м.с., в случае использования двигателя. В случае использования двигателя номиналом 208 кВт-как у чехов, или 165 кВт-как у нас, такой возможности не будет.
После консультации с руководством и техническим отделом, КП в том виде и в той комплектации которую уже описал.
Отгрузка в городе где находится объект, шильдиков и опознавательных знаков на оборудование устанавливать не будем, Вы сами сможете установить свою торговую марку, на все оборудование.
Срок требуемый на производство данного оборудования, как уже писал, 6 месяцев с перспективой сокращения до 4 месяцев.
MagicTreeCorp Czech Rep и KORTEK LTD
Мы получили техническое обновление(в приложении) по проектам обоих груп вентиляторов:
А) (4*3150mm/315kw/750rpm)
Б) (6*2400mm/220kw/750rpm)
Просим провести ревизию присланого ранее ТКП и прислать нам обновлённый ТКП соголасно изменений:
A) 4 x 3150mm / 315kw / 750rpm (please revise your quotation accordingly new parameters attached in modified working table)
The Informative Technical Parameters of the Fan:
Delta p of total pressure = 1150Pa
Delta p of static pressure = 880Pa
Volume flow = 260m3/s
Inlet density = 1,2 kg/m3
Electric motor = 315kW/nominal 750rpm
Speed = 610 RPM
Flight chamber diameter-4300mm
B) 6 x 2400mm/ 215kw / 750rpm (please revise accordingly new parameters attached in revised working table)
(please confirm attached info is sufficient to provide Quotation )
The Informative Technical Parameters of the Fan:
Delta p of total pressure = 843Pa
Delta p of static pressure = 645Pa
Volume flow = 190m3/s
Inlet density = 1,2 kg/m3
Electric motor = 220kW/nominal 750rpm
Speed = 610 RPM
Flight chamber diameter- 4500mm

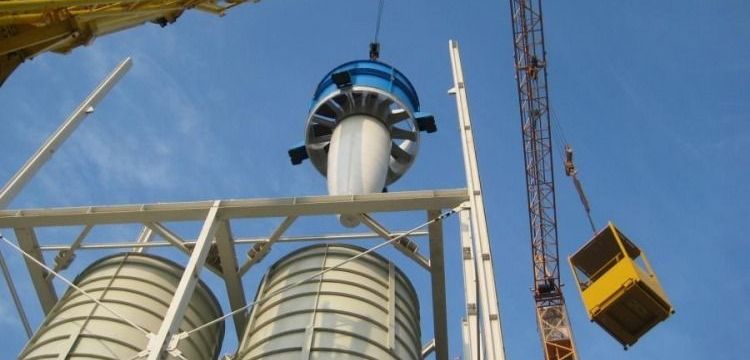

Сборка аэротрубы
